Vertikal flertrinnspumpe for vannsystemer

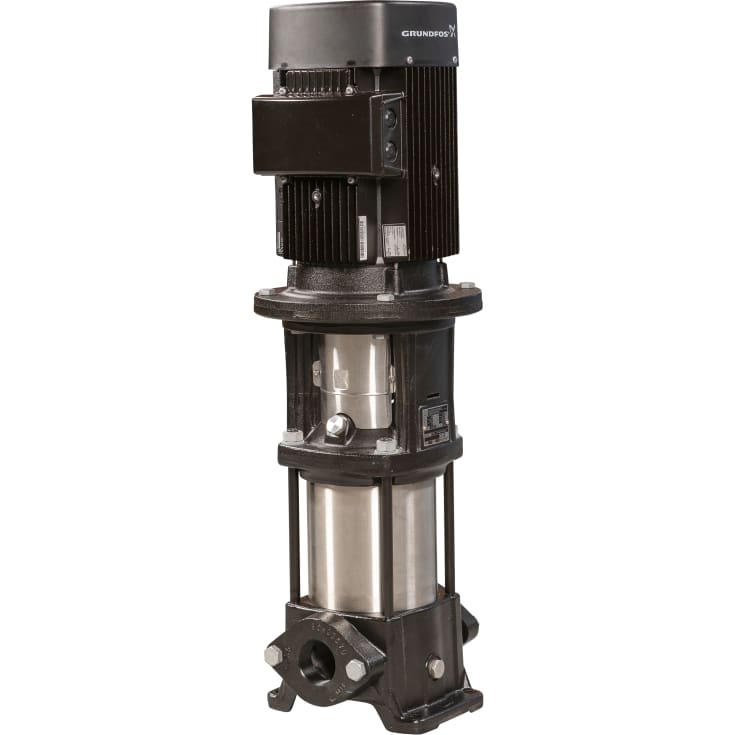

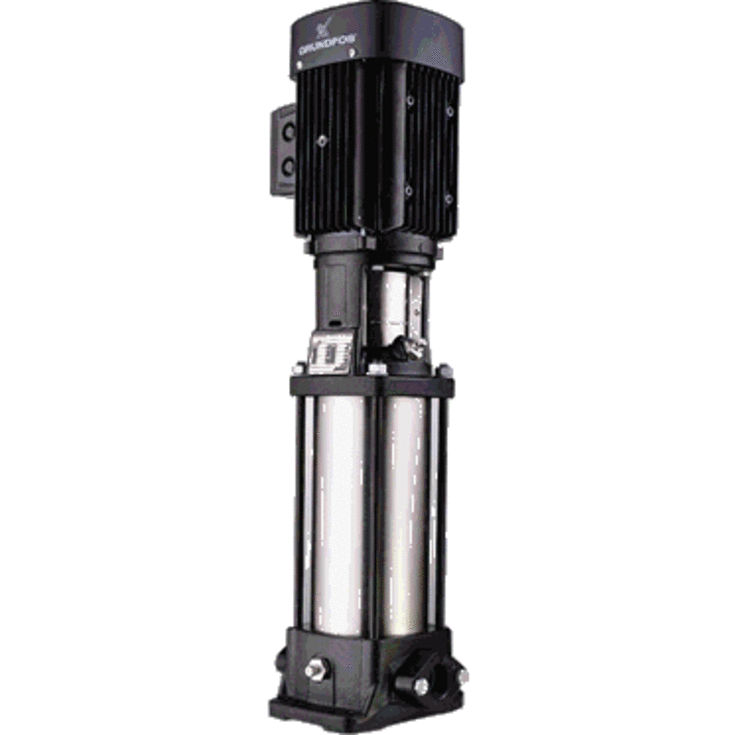

CR 3-5 A-A-A-E-HQQE er en vertikal flertrinns sentrifugalpumpe med sugestuss og utløpsstuss plassert i samme høyde. Pumpen har en nominell kapasitet på 3 m³/h og nominell løftehøyde på 23,4 meter. Maksimal løftehøyde er 32,3 meter, og pumpen har fem trinn og fem løpehjul.
- 3 m³/h nominell kapasitet og 23,4 m nominell løftehøyde
- Fem trinn og fem løpehjul gir stabil ytelse
- Laget med pumpefot og toppstykke i støpejern, øvrige væskeberørte deler i rustfritt stål (EN 1.4301)
- Temperaturområde for væske fra -20 til 120 °C og maksimalt driftstrykk på 16 bar
Materialer og konstruksjon
Pumpefoten og toppstykket er produsert i støpejern, mens alle andre deler som kommer i kontakt med væsken er laget av rustfritt stål (EN 1.4301). Løpehjulene er også i rustfritt stål, og lageret er av typen SIC. Konsollen er i støpejern (EN 1561 EN-GJL-200, ASTM A48-25B).
Tekniske egenskaper og tilkobling

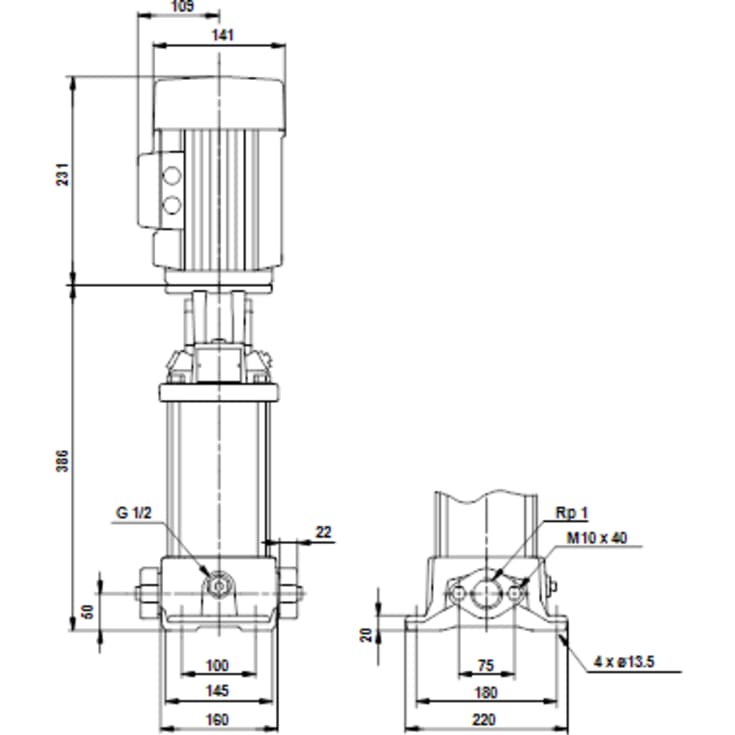

CR 3-5 A-A-A-E-HQQE har en pumpehastighet på 2873 omdreininger per minutt. Tilkoblingene er ovale/Rp med dimensjon 1 tomme både for innløp og utløp. Pumpen har trykklasse PN 16 og flensstørrelse FT85. Pumpens retning er vertikal, og akseltetningen er av typen HQQE med enkelt arrangement.
Driftsforhold og elektriske data
Pumpen kan håndtere væsketemperaturer fra -20 til 120 °C, med en driftstemperatur på 20 °C og tetthet på 998,2 kg/m³. Maksimal omgivelsestemperatur er 60 °C. Motoren følger IEC-standard, har to poler, kapslingsklasse IP55 og isolasjonsklasse F. Merkeeffekt er 0,37 kW, med nettfrekvens på 50 Hz og merkespenning 3 x 220-240D/380-415Y V. Cos phi ligger mellom 0,80 og 0,70.
Velg CR 3-5 A-A-A-E-HQQE når du trenger en flertrinnspumpe med fem løpehjul, rustfrie væskeberørte deler og kapasitet på 3 m³/h.
